Tijolos isolantes leves
Os tijolos isolantes leves são feitos de argila refratária de alta pureza e alumina, com uma quantidade adequada de cargas orgânicas adicionadas. Essas cargas orgânicas são queimadas durante o processo de produção, resultando em uma estrutura de poros uniforme. Para diferentes classificações de temperatura, a quantidade de alumina adicionada aumenta com a classificação.
Os tijolos refratários isolantes leves são leves e têm baixa capacidade de armazenamento de calor. Possuem também porosidade alta e uniforme, proporcionando excelente isolamento. Eles são adequados para temperaturas que variam de 900°C a 1550°C.
Em conformidade com os padrões ASTM, a série AB utiliza esferas ocas de alumina e pó de alumina com um aglutinante composto, que é vibrado e queimado em altas temperaturas. Os tijolos refratários isolantes leves oferecem excelente desempenho em altas temperaturas e podem ser usados com segurança em temperaturas de até 1550°C.
Recursos do produto
A baixa condutividade térmica e o excelente isolamento permitem paredes mais finas do forno.
A baixa capacidade térmica, a leveza e a baixa condutividade térmica permitem um armazenamento mínimo de calor dentro dos tijolos, reduzindo significativamente o consumo de energia em fornos operados intermitentemente.
Dimensões precisas e alta precisão de usinagem garantem juntas de tijolos consistentes.
Propriedades físicas e químicas
| Classificação | YK23 | YK23 | YK26 | YK28 | YK30 | YK32 | AB96 | AB98 |
| Classificação temperature (°C) | 1260 | 1260 | 1400 | 1500 | 1550 | 1600 | 1650 | 1700 |
| Densidade (kg/m³) | 550 | 800 | 800 | 900 | 1000 | 1100 | 1350 | 1500 |
| Encolhimento de requeima (%) JIS R2613 (°C×8h) | 0.3 （1260） | 0.4 （1260） | 0.4 （1400） | 0.6 （1500） | 0.6 （1550） | 0.6 （1600） | 0.4 （1650） | 0.3 （1700） |
| Resistência à compressão (MPa) | 1.1 | 1.8 | 1.9 | 2.5 | 2.8 | 3 | 8.5 | 9.5 |
| Resistência à flexão (MPa) | 0.8 | 1.2 | 1.2 | 1.4 | 1.6 | 1.8 | - | - |
| Condutividade térmica 350°C (W/m·K) | 0.15 | 0.26 | 0.26 | 0.33 | 0.38 | 0.43 | - | - |
| Expansão térmica (%) (JIS R2617, °C) | ≤0,46 | ≤0,46 | ≤0,47 | ≤0,48 | ≤0,48 | ≤0,49 | - | - |
| Composição químicaAl₂O₃ (%) | 40% | 40% | 54% | 62% | 74% | 80% | 96% | 98% |
| Composição químicaFe₂O₃ (%) | 1,20% | 1,20% | 0,90% | 0,80% | 0,70% | 0,50% | 0,40% | 0,40% |
| Massa correspondente | RM-1400 | RM-1400 | RM-1400 | RM-1600 | RM-1600 | RM-1750 | RM-1750 | RM-1750 |
Composição química
| Classificação | B4 | B5 | B6 | B7 | C1 | C2 |
| Classificação temperature (°C) | 1200 | 1300 | 1400 | 1500 | 1300 | 1400 |
| Densidade (kg/m³) | 780 | 780 | 890 | 960 | 1060 | 1140 |
| Encolhimento de requeima (%) JIS R2613 (°C×8h) | 0.3 (1200) | 0.3 (1300) | 0.6 (1400) | 0.9 (1500) | 0.7 (1300) | 0.8 (1400) |
| Resistência à compressão (ASTM C93, Mpa) | 1.4 | 1.5 | 2.4 | 3.5 | 3.6 | 4 |
| Resistência à flexão (ASTMC93, Mpa) | 0.8 | 0.8 | 1.5 | 2 | 2.1 | 2.6 |
| Expansão térmica (%) (JIS R2617, C) | 0.5 | 0.5 | 0.48 | 0.5 | 0.5 | 0.5 |
| Al₂O₃ (%) | 41% | 41% | 41% | 62% | 40% | 41% |
| Fe₂O₃ (%) | 1,20% | 1,20% | 1,40% | 0,90% | 1,20% | 1,20% |
| Massa correspondente | RM-1400 | RM-1400 | RM-1400 | RM-1400 | RM-1400 | RM-1400 |

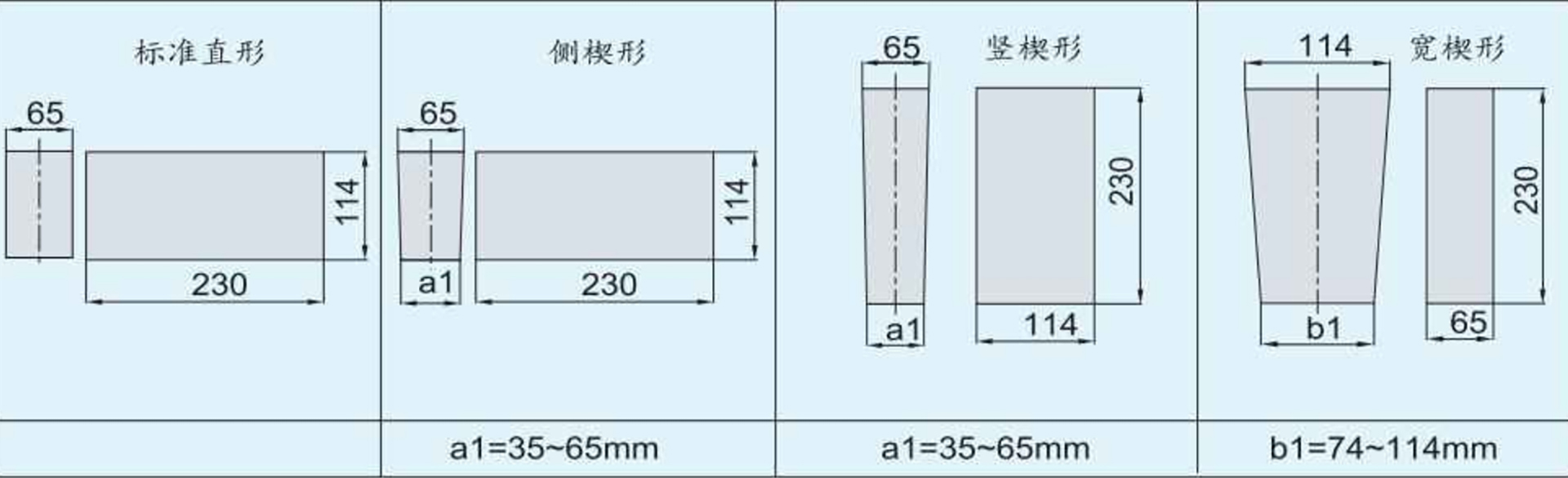

Dimensões
-
Introdução a Tratamento térmico a vácuo O tratamento térmico a vácuo é um processo metalúrgico avançado usado para melhorar as propriedades mecânicas e a durabilidade dos componentes industriais. Ao aquecer materiais em um ambiente de vácuo, a oxidação e a contaminação são minimizadas, resultando em um desempenho preciso e consistente do material. Essa técnica é amplamente aplicada em indústrias como aeroespacial, automotiva, fabricação de ferramentas e eletrônica. Maior resis...
